MODIFICACION ELECTRONICA PARA TENER INDICACION DIGITAL DE VELOCIDAD

El tripmaster de la Africa Twin tiene la opción de mostrar permanentemente la velocidad de desplazamiento. Pero esta opción viene deshabilitada de fábrica por cuestiones que pueden ser técnicas o legales (Vaya uno a saber)
Con un poco de trabajo y paciencia de tu parte podrás habilitar esta opción siguiendo las instrucciones que te detallo:

INSTRUCCIONES:

( 1 )
Primero de todo tenés que desconectar y sacar el tripmaster de la moto para poder trabajar en un lugar cómodo y plano.

( 2 )

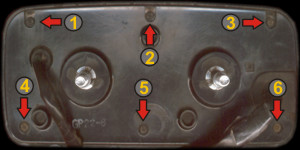

Después retirá la tapa trasera del tripmaster sacando los 6 tornillos que la sujetan. Abrí con mucho cuidado para no destruir el sello de la unidad.

( 3 )

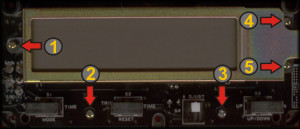

Ahora podés ver la parte delantera de la placa madre. Sacá los 5 tornillos que sostienen la plaqueta y podrás ver el lado de atrás de la placa.

( 5 )

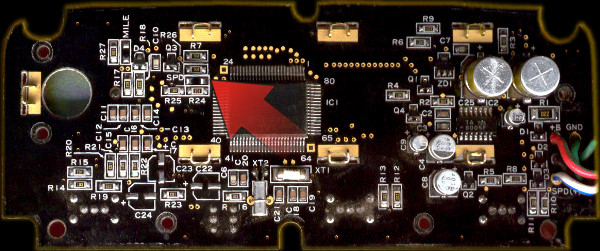

Ahora tenés que estar viendo la placa tal como lo muestra la figura:

( 6 )
Del lado izquierdo del circuito integrado grande vas a encontrar dos contactos abiertos y etiquetados como "SPD". Simplemente tenés que unir estos puntos de contacto soldando una resistencia de aproximadamente 10000 Ohms. Soldarla lo mas cerca posible de la plaqueta para no obstruir el armado posterior. También podés unir estos puntos con resistencia cero, pero con una resistencia de 10k te asegurás de no sobrecargar el circuito.

( 7 )
Desde ahora en adelante tenés que tener habilitada la velocidad en la pantalla. Cuando presiones el botón "mode" irás alternando ahora entre: "Trip 1", "Trip 2", "-Trip" y "Speed". Ahora también tenés indicación de velocidad en Km/h.

( 8 )
También podrías haber colocado la resistencia en los contactos libres rotulados como "MILE", y en tal caso tendrías habilitada la velocidad pero en millas por hora. (Poco usual por estos lugares).

PROBLEMA:
Pero existe un pequeño problema al realizar esta modificación. En realidad no es muy grande el problema.

Si presionas "RESET" cuando esta en el modo "SPEED" el tripmaster se tilda, y deja de responder a las ordenes de los botones, pero internamente continúa funcionando.

Para volver al funcionamiento normal deberás presionar al mismo tiempo los botones "TIME" y "ADJUST" durante unos segundos y solucionado el problema. Si no recordás esta combinación de botones tendrás que desconectarlo para volverlo a su estado normal.

Suerte....! ! ! ! !

Ésta el la resistencia recomendada que tenés que colocar
